Устройство, виды и использование трубопроводных скользящих опор
Опоры представляют собой подвижные конструкции, обеспечивающие небольшое свободное смещение по осям трубе ППУ, возникающее под влиянием перепадов температуры. За счет опоры она сохраняет первоначальное положение и устойчивость. Перед монтажом необходимо провести расчеты по уровню температурного расширения, изучить особенности магистрального участка.

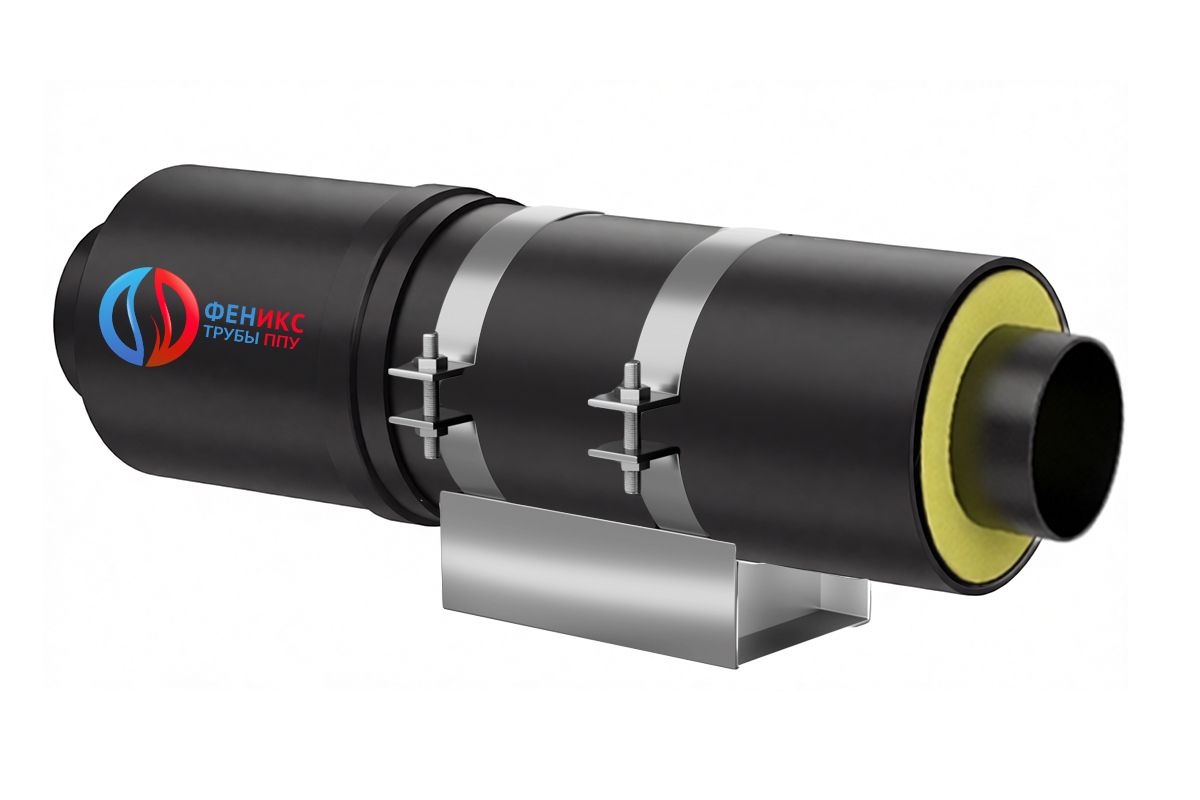

В несложной конструкции изделие имеет стационарное основание – профиль с П-образным сечением. Основной участок прикрепляется к нему при помощи соединительных крепежных гаек и сварки. Исходя из назначения, выделяют следующие разновидности:
- жесткую;
- направляющую – используется для ограничения перемещений конструкции в любом возможном направлении;
- подвесную – для подвижного закрепления;
- опору скольжения – предотвращает вертикальное движение;
- упругую – предупреждает сдвиги при колебаниях;
- с постоянным усилением – выдерживает нагрузку вне зависимости от направления движения.
Существуют роликовые, хомутовые, приварные разновидности, но к наиболее простым в использовании и возведении относят бескорпусные опоры. Они представлены держателями из стали, формирующимися под толщину трубопровода, с опорной пластиной-хомутом (ленточного или круглого типа).
Особенности применения
Изделия применяются в проектах, при которых необходимо компенсировать сдвиги труб, возникающие под влиянием сезонных температурных колебаний. За счет них система становится устойчивой.
Подобные конструкции применяются:
- в машиностроении;
- на металлургическом производстве;
- в нефтеперерабатывающей промышленности;
- на строительных объектах;
- при добыче газа.
Опорные элементы скользящего типа используются при создании и ремонте объектов разного назначения:
- канализационных и инженерных систем;
- систем ТЭЦ, АЭС и ТЭС;
- нефте- и газопроводов.
Крепление элементов проводится к железобетонным основаниям зданий. С их помощью исключается преждевременный износ или прогиб трубы ППУ ПЭ, что позволяет отсрочить капитальный ремонт всей системы.
