Технологические особенности манжет стенового ввода
Трубопровод редко располагается в свободном пространстве. Как правило он проходит через стены, фундаменты, перекрытия и другие строительные конструкции зданий и сооружений. Места пересечения становятся уязвимыми зонами всего трубопровода. Для повышения надежности и безопасности трубопроводных систем используются специальные вспомогательные элементы — манжеты стенового ввода (МСВ). Эти устройства не только защищают трубы от механических повреждений и деформаций, но и обеспечивают герметичность соединений, предотвращая утечки и попадание влаги в конструкцию.
Назначение манжет стенового ввода
Неравномерная прокачка, гидравлические удары и даже небольшие изменения давления носителя могут вызвать повышенную вибрацию трубопроводных систем. Контактирующие с оболочкой трубы элементы бетона или кирпича постепенно изнашивают ее, что открывает доступ подпочвенной влаге к изоляционному слою. Для защиты от трения, различных повреждений, проникновения воды, а также от разгерметизации оболочки предизолированного трубопровода при его прохождении через строительные конструкции, используются манжеты стенового ввода.

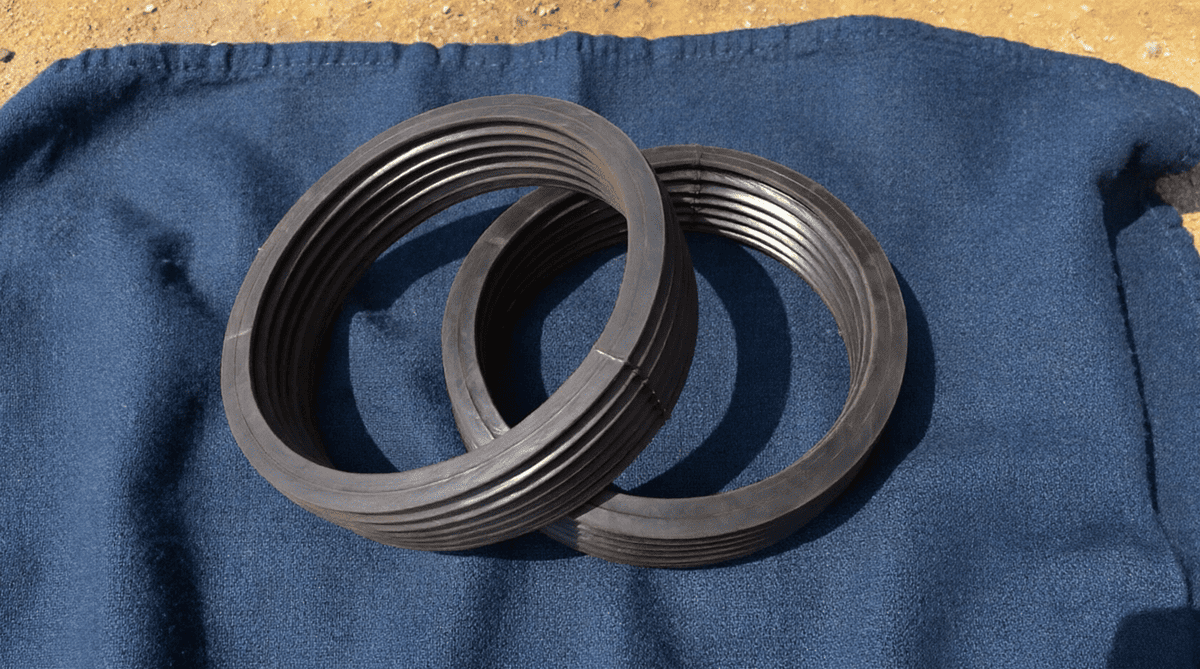

Устройство МСВ
Внешний вид манжеты может напоминать термоусаживаемую муфту: обе конструкции представляют собой короткий полый цилиндр, который устанавливается на трубу. Однако, в отличие от муфты, которая в основном используется для соединения труб, манжета обеспечивает защиту трубы при ее прохождении через стену.
По своей форме манжета напоминает гармошку и изготавливается из прессованной полимерной резины. В некоторых случаях могут использоваться каучук или полиуретан, но такие материалы применяются реже из-за их высокой стоимости по сравнению с полимерной резиной.
Для эффективной защиты трубы от вибраций, возникающих от стен или фундамента, выбираются манжеты с достаточной толщиной, которая обычно составляет не менее 16 мм. Внутренний диаметр стандартной уплотнительной манжеты стенового ввода колеблется от 110 до 900 мм. При выборе манжеты необходимо учитывать, как внешний диаметр трубы, так и диаметр отверстия в стене или конструкции, через которую будет проходить трубопровод.
Особенности монтажа манжет стенового ввода
Манжету стенового ввода необходимо надеть на трубу заранее, до начала сварочных работ. Если трубопровод будет пересекать несколько препятствий, следует подготовить соответствующее количество манжет.
При прокладке трубы манжету перемещают к месту пересечения с стеной или фундаментом. Она должна быть установлена таким образом, чтобы обеспечить плотное прилегание между трубой и краем отверстия. В случае наличия нескольких препятствий манжеты следует продвигать по очереди.
После установки манжеты оставшееся свободное пространство между уплотнением и стенками отверстия нужно заполнить монтажной пеной или цементно-песчаной смесью.
Монтаж манжеты стенового ввода на трубе в зоне пересечения с препятствием обеспечивает надежную защиту и герметичность защитной оболочки, что способствует безаварийному функционированию трубопровода на протяжении многих лет. Чтобы купить манжеты стенового ввода, оформите заявку на нашем сайте. Для получения дополнительной информации о заказе (цены, варианты доставки и другое) вы можете обратиться в отдел продаж по телефону или электронной почте.
