Тройниковое ответвление в ППУ-изоляции: конструкция, особенности изготовления и применение

20 дек 2020
Тройник в ППУ-изоляции - это соединительная деталь с тремя выходами, которая служит для ответвления основного трубопровода. Аббревиатура "ППУ" расшифровывается как пенополиуретан, то есть деталь заключен в оболочку из этого материала. Соединительный элемент применяется в сочетании только с трубами ППУ.
Тройниковое ответвление в ППУ-изоляции: конструкция, особенности изготовления и применение

Тройник в ППУ-изоляции - это соединительная деталь с тремя выходами, которая служит для ответвления основного трубопровода. Аббревиатура "ППУ" расшифровывается как пенополиуретан, то есть деталь заключен в оболочку из этого материала. Соединительный элемент применяется в сочетании только с трубами ППУ.

Различают несколько разновидностей тройников:

  • Равнопроходный (стандартный). Диаметры всех трех выходов детали равны.
  • Неравнопроходный. Третье отверстие, которое направляет транспортируемую среду в сторону, имеет меньший диаметр по сравнению с двумя другими.
  • С шаровым краном. Отвод оснащен специальным механизмом, который позволяет стравливать воздух, избавляя систему от воздушной пробки.

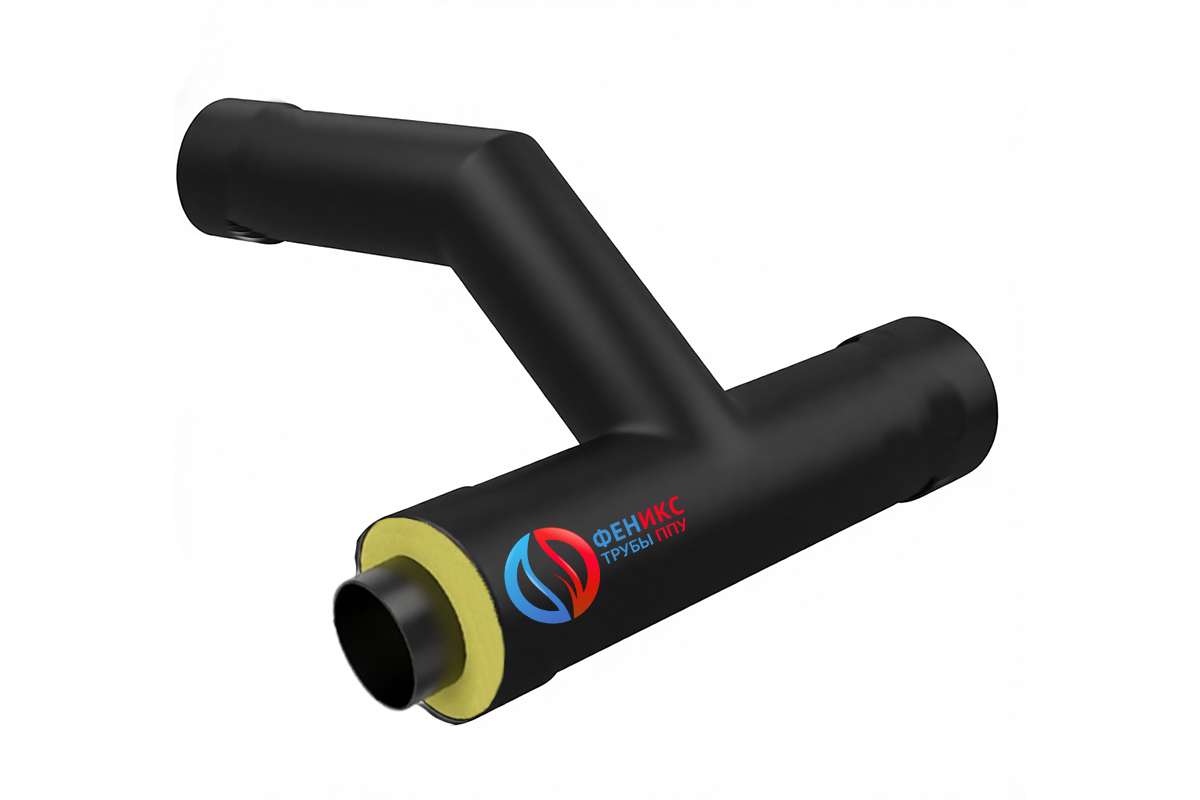

  • Параллельный. Боковой отвод направлен параллельно основной магистрали.
  • Узел внекамерной врезки (УВВ). Имеет дополнительные углы поворота. Производится индивидуально под каждый проект.

Конструкция тройников

Деталь состоит из оболочки, пенополиуретана, системы ОДК и собственно самой стальной трубы.

Оболочка может быть выполнена из оцинкованной стали или из полиэтилена. В первом случае обычную углеродистую сталь покрывают слоем цинка, за счет чего увеличивается срок эксплуатации изделия и улучшаются технические характеристики. Во втором случае оболочку выполняют из полиэтилена. Материал подходит для ответвления труб ППУ ПЭ, которые будут укладываться под землей.

Пенополиуретановый слой в конструкции тройника выполняет теплоизолирующую функцию, снижая потери тепла при транспортировке среды. Также пенополиуретан защищает стальную трубу от коррозии.

Система ОДК представляет собой комплект проводов и датчиков. Аббревиатура расшифровывается как "оперативный дистанционный контроль", то есть система позволяет удаленно контролировать состояние теплоизоляционного слоя и находить проблемные участки.

Стальной отвод - самая внутренняя часть с проходным сечением определенного диаметра.

Тройники в ППУ-изоляции производят по следующей технологии:

  • На стальную деталь монтируют пластиковые центраторы, к которым фиксируют элементы системы ОДК.
  • Поверх центраторов фиксируют оболочку из оцинкованной стали или полиэтилена.
  • Торцы тройника закрывают крышками со специальными отверстиями для ввода изолирующего вещества.
  • Заливают пенополиуретан в пространство между оболочкой и стальной деталью.
  • После остывания изоляционного слоя демонтируют крышки.

После выполнения необходимых процедур остается только протестировать деталь на предмет качества.
