Способы прокладки трубопроводов

Любой трубопровод, вне зависимости от его назначения, может прокладываться под землей, на ее поверхности или определенной высоте (на опорах). Выбор способа прокладки трубопровода производится на этапе проектирования после оценки геологических и климатических условий участка строительства и анализа затрат для той или иной технологии. Зачастую в рамках одного проекта реализуются сразу несколько способов.

Особенности монтажа подземных трубопроводов

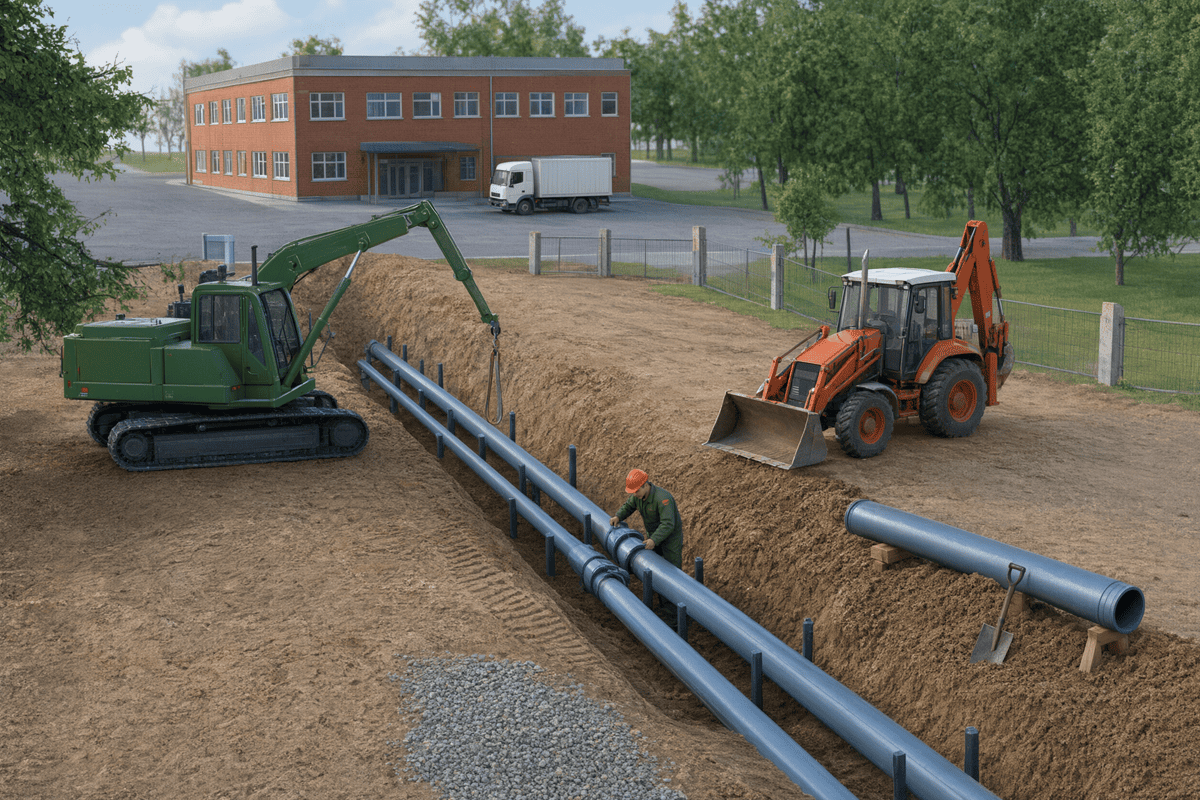

Распространенный вариант строительства крупных магистралей – укладка скрытым способом, т. е. в траншеи. При этом труба может располагаться непосредственно на подготовленном грунтовом основании или в специальных лотках (каналах), которые снижают давление грунта и обеспечивают свободную температурную деформацию стали. Труба ППУ может укладываться без каналов, т.к. изоляция защищает ее от перепадов температуры и механических воздействий.

Основной минус скрытого способа – большой объем земляных работ и необходимость восстановления ландшафта после обратной засыпки. Также эту технологию невозможно реализовать на тех участках, где трубопровод пересекается с крупными автомагистралями или зданиями. В таких случаях прибегают к бестраншейному способу: с помощью специальной техники производится горизонтально-направленное бурение или прокол грунта, после чего в отверстие под землей протягивается труба.

Открытые способы

Обойти препятствия, овраги и реки можно также с помощью прокладки труб над землей. Кроме того, эта технология позволяет строить магистральные линии в условиях вечной мерзлоты. Возведение стальных или железобетонных опор приводит к удорожанию строительства, но надземный трубопровод экономичен с точки зрения эксплуатации: сооружение всегда доступно для обследования, обслуживания и ремонта.

В некоторых случаях трубы ППУ укладываются непосредственно на землю или грунтовые подушки. Таким образом можно смонтировать, например, внутренний трубопровод промышленного предприятия или жилого объекта. Эта схема отличается низкой стоимостью строительства и эксплуатации.
