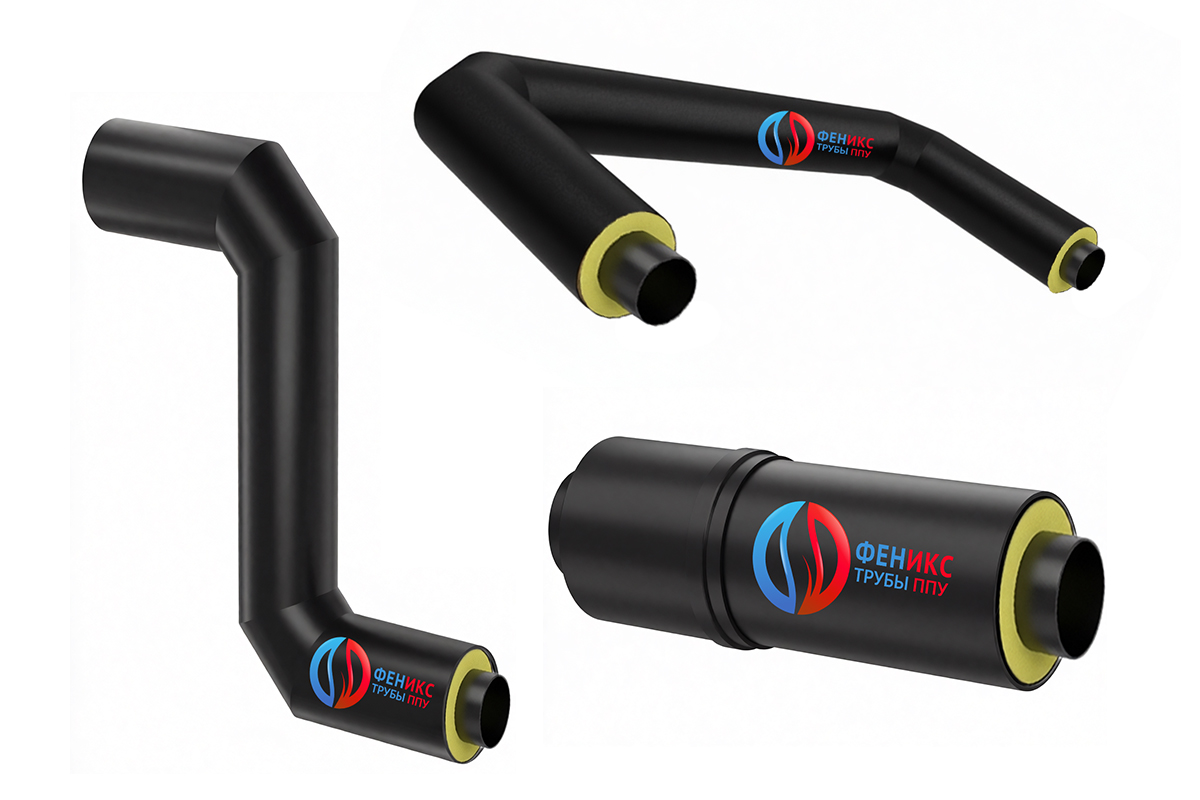

Фасонные изделия в изоляции из ППУ в полиэтиленовой оболочке: виды и назначение

Чтобы снизить потери тепла при прокладке теплотрасс или защитить содержимое труб от внешних температурных воздействий, применяют теплоизолированные трубы, покрытые слоем пенополиуретана. Для предотвращения проникновения влаги в утеплитель труба ППУ заключается в прочную полиэтиленовую оболочку. Все фасонные элементы (фитинги), применяемые для монтажа теплоизолированных трубопроводав, имеют точно такую изоляцию ППУ и ПЭ оболочку, как и трубы. Это предотвращает интенсивный теплообмен между трубопроводом и окружающей средой на участках изгиба, разветвления, изменения диаметра труб.

Отводы ППУ-ПЭ

Эти фасонные изделия представляют собой отрезки трубы ППУ, изогнутые под разными углами – от 45 до 120 градусов. Изготавливают отводы ППУ-ПЭ путем гибки стальных труб на трубогибочном оборудовании, затем фасонное изделие помещают в полиэтиленовую оболочку и заливают вспененным полиуретаном.

Используют отводы для монтажа участков трубопровода в местах изгибов. Поскольку места сварных соединений лишены теплоизоляции, для создания сплошного теплоизоляционного слоя используют специальные комплекты заделки стыков.

Тройники ППУ-ПЭ

Для создания в трубопроводах ответвлений от основной трубы под прямым углом применяют тройники. Эти фасонные изделия изготавливают методом сварки, заключают в слой пенополиуретановой теплоизоляции и оболочку из полиэтилена. Их использование при монтаже трубопроводов позволяет избежать появления участков утечек тепла в местах ответвлений.

Тройниковые ответвления ППУ-ПЭ

Эти фасонные элементы трубопроводов применяют для создания ответвлений, идущих параллельно основной трубе. Изготавливают тройниковые ответвления при помощи сварки, после чего теплоизолируют пенополиуретаном и помещают в защитную полиэтиленовую оболочку.

Переходы ППУ-ПЭ

При необходимости изменения диаметра труб в трубопроводах применяют переходы. Эти фасонные изделия имеют коническую форму с необходимыми присоединительными диаметрами на концах. Переходы ППУ-ПЭ изготавливают методами гибки и сварки, после чего теплоизолируют слоем пенополиуретана и защищают полиэтиленовой оболочкой, как и остальные фитинги в ППУ-ПЭ изоляции.
